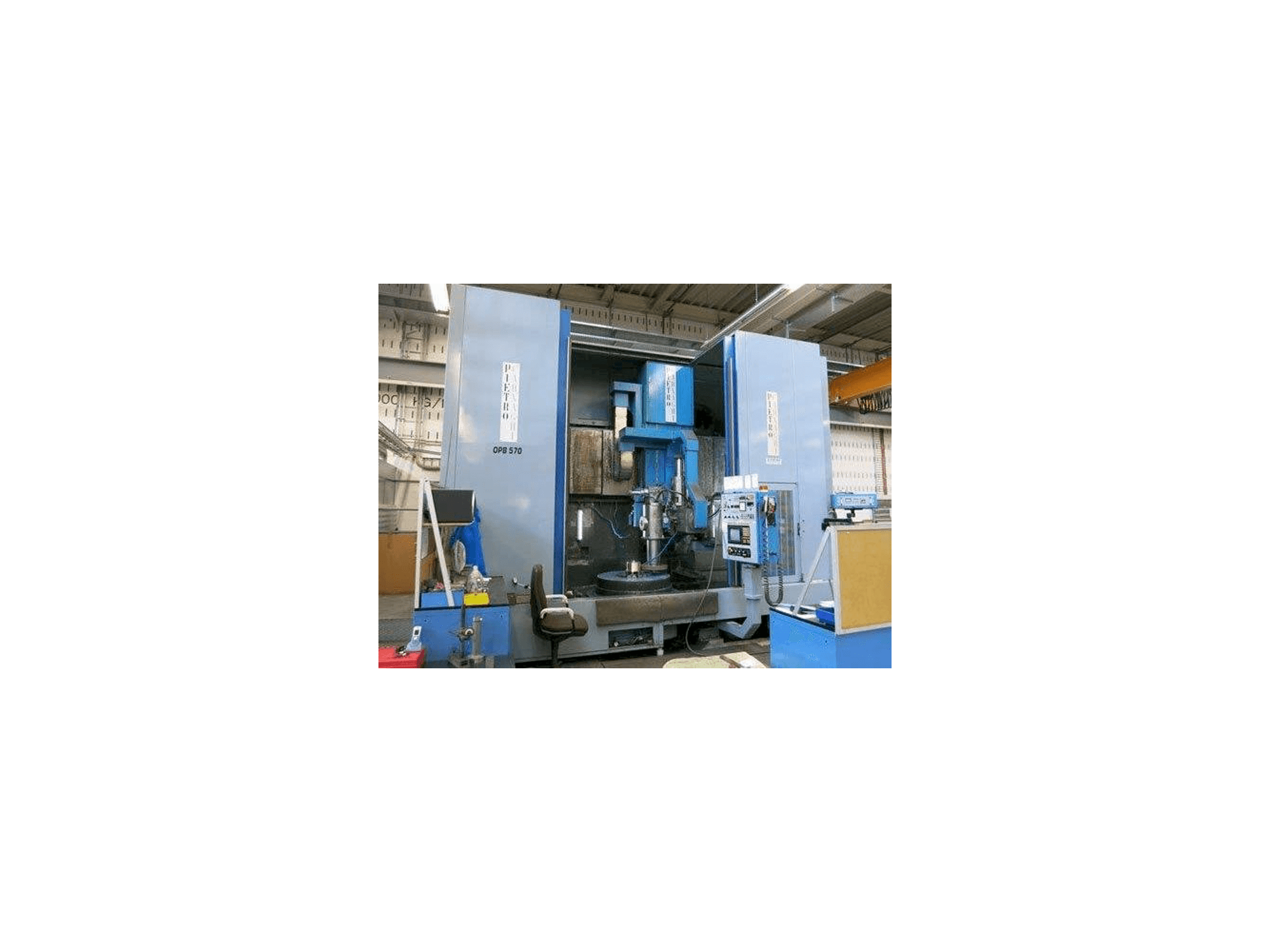

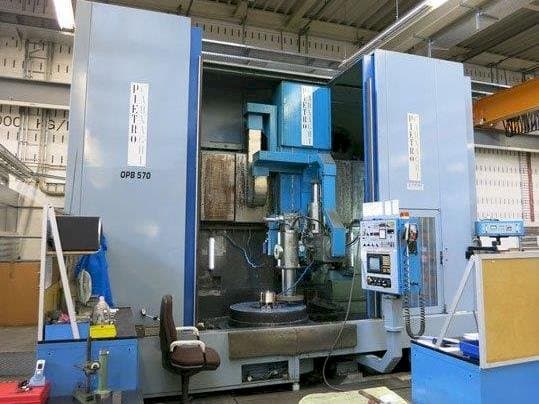

Widok z przodu maszyny PIETRO CARNAGHI ATF 8 SH

Dziękujemy za wizytę

Ta maszyna została niedawno sprzedana. Zobacz podobne dostępne maszyny lub wyślij nam zapytanie.

Zobacz wszystkie podobne maszyny

Zobacz podobne maszyny

PIETRO CARNAGHI ATF 8 SH

Galeria zdjęć

PIETRO CARNAGHI - ATF 8 SHIT-MIL-PIE-1980-00001

Sprzedana

Masz dodatkowe pytania? Skontaktuj się z nami!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Kontakt przez Whatsapp

GINDUMAC
Produkty
Obrabiarki
PIETRO CARNAGHI ATF 8 SH Szlifierka

Pokaż w oryginalnym języku

Szlifierka PIETRO CARNAGHI ATF 8 SH została zbudowana w 1980 roku i została zmodernizowana w 2004 roku. Jest wyposażona w jednostkę sterującą SINUMERIK System 3. Maszyna ma 4 wrzeciona, 2 z nich pracują z prędkością obrotową w zakresie 1000 - 2800 obr/min, a wrzeciono nr 3 ma prędkość obrotową 3000 - 6000 obr/min. Maszyna posiada automatyczne urządzenie wyważające oraz kilka kołnierzy do mocowania kół.

Informacje o maszynie

marka: PIETRO CARNAGHI
rok: 1980
MODEL: ATF 8 SH
godziny produkcji: 0
zastosowanie: Toczenie
Lokalizacja: Włochy
rodzaj maszyny: Tokarka pionowa
Marka sterowania: SIEMENS

Dane techniczne - PIETRO CARNAGHI ATF 8 SH

Ogólne dane

Długość maszyny: 8500 mm
Szerokość maszyny: 5000 mm
Wysokość maszyny: 4600 mm
Waga maszyny: 42000 KG

Sterowanie

Model: SINUMERIK System 3
Marka: SIEMENS

Główny napęd

Ilość wrzecion: 4
Zakres obrotów wrzeciona: 1000-2800 1/MIN
Moc silnika wrzeciona: 12 kW

Przedmiot obrabiany

Ciężar przedmiotu obrabianego: 2000 KG

Media

Główne przyłącze elektryczne: 400V
Chłodzenie wewnętrzne: Tak

Informacje dodatkowe

Dodatkowe wyposażenie

Automatyczne urządzenie wyważające
Urządzenie zwężające
Kilka kołnierzy uchwytów kół

Korzyści dla maszyny

Jakościowe korzyści dla maszyn

Wagon do szlifowania (poprzeczny): przesunięcie pionowe 650 mm
Wagon do szlifowania (poprzecznego) postępów pracy: 0. 0005 - 50 mm/obr.
Wagon do szlifowania (poprzecznego) postępów pracy: 0. 01 - 2000 mm/min
Wagon do szlifowania (poprzeczny) szybki 4: m/min
Wagon do szlifowania (poprzeczny) minimalny przyrost: 0. 001 mm
Wózek do szlifowania (poprzeczny) żyratorski precyzja: 5 sek.
Wrzeciono 1 (do szlifowania zewnętrznego okrągłego) średnica ściernicy: 250 - 400 mm
Moc wrzeciona 2 (do policzka): 15 kw
Wrzeciono 3 (do szlifowania wewnętrznego) obroty: 3000 - 6000 obr.
Średnica wrzeciona 3 koła: 250 mm

Korzyści techniczne dla maszyn

Głowice kół: 4 szt.
Średnica stołu magnetycznego: 1000 mm
Maksymalna średnica przejścia: 1200 mm
Wysokość szlifowania: 420 mm
Maksymalna zewnętrzna średnica szlifowania: 1100 mm
Średnica stołu tokarskiego: 1000 mm
Obroty stołu tokarskiego: 5 - 150 obr.
Moc stołu obrotowego: 10 kw
Wagon do szlifowania (poprzeczny): zawiera śruby kulowe
Wózek do szlifowania (poprzeczny): skok poprzeczny 1180 mm

Informacje dodatkowe

- Moc wrzeciona 3: 15 KW - Wrzeciono 4 (do szlifowania wewnętrznego) średnica ściernicy: 50 mm - Wrzeciono 4 minimalna średnica szlifu: 90 mm - Wrzeciono 4 obroty 15000 obr.

*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
