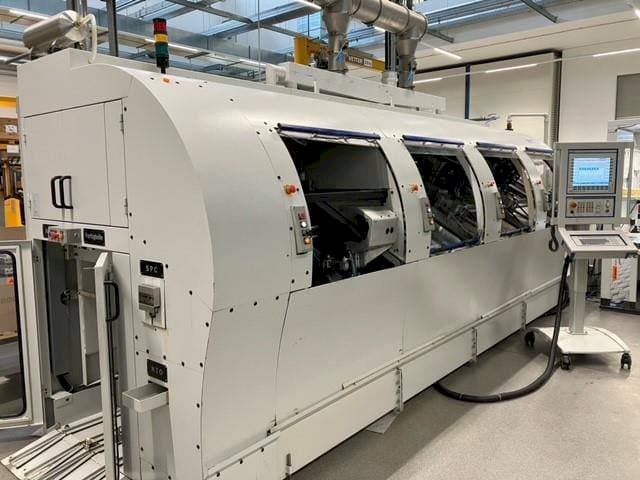

MIKRON - Multistep XSAT-MIL-MIK-2008-00001

Ogólne dane

• Długość maszyny: 3000 mm
• Szerokość maszyny: 2200 mm
• Wysokość maszyny: 1200 mm
• Waga maszyny: 16000 kg

Układ sterowania

• Model: MTX

Główny napęd

• Zakres obrotów wrzeciona: 15000 1/MIN
• Moc silnika wrzeciona: 8 kW

Ruch osi

• Oś X Ruch osi: 570 mm
• Oś X Szybki posuw: 40 m/min
• Oś Y Ruch osi: 320 mm
• Oś Y Szybki posuw: 40 m/min
• Oś Z Ruch osi: 265 mm
• Oś Z Szybki posuw: 24 m/min
• Oś B Ruch osi: ±130°
• Oś C Ruch osi: 360°
• Oś C Szybki posuw: 40 m/min

Przedmiot obrabiany

• Średnica toczenia nad łożem: 150 mm
• Średnica toczenia nad suportem: 150 mm
• Średnica przedmiotu obrabianego: 100 mm

Narzędzi

• Liczba narzędzi: 22
• Maks. ciężar: 2,5 kg
• Maks. średnica narzędzi: 63 mm
• Maks. długość narzędzi: 105 mm
• Uchwyt narzędziowy: HSK 40-A
