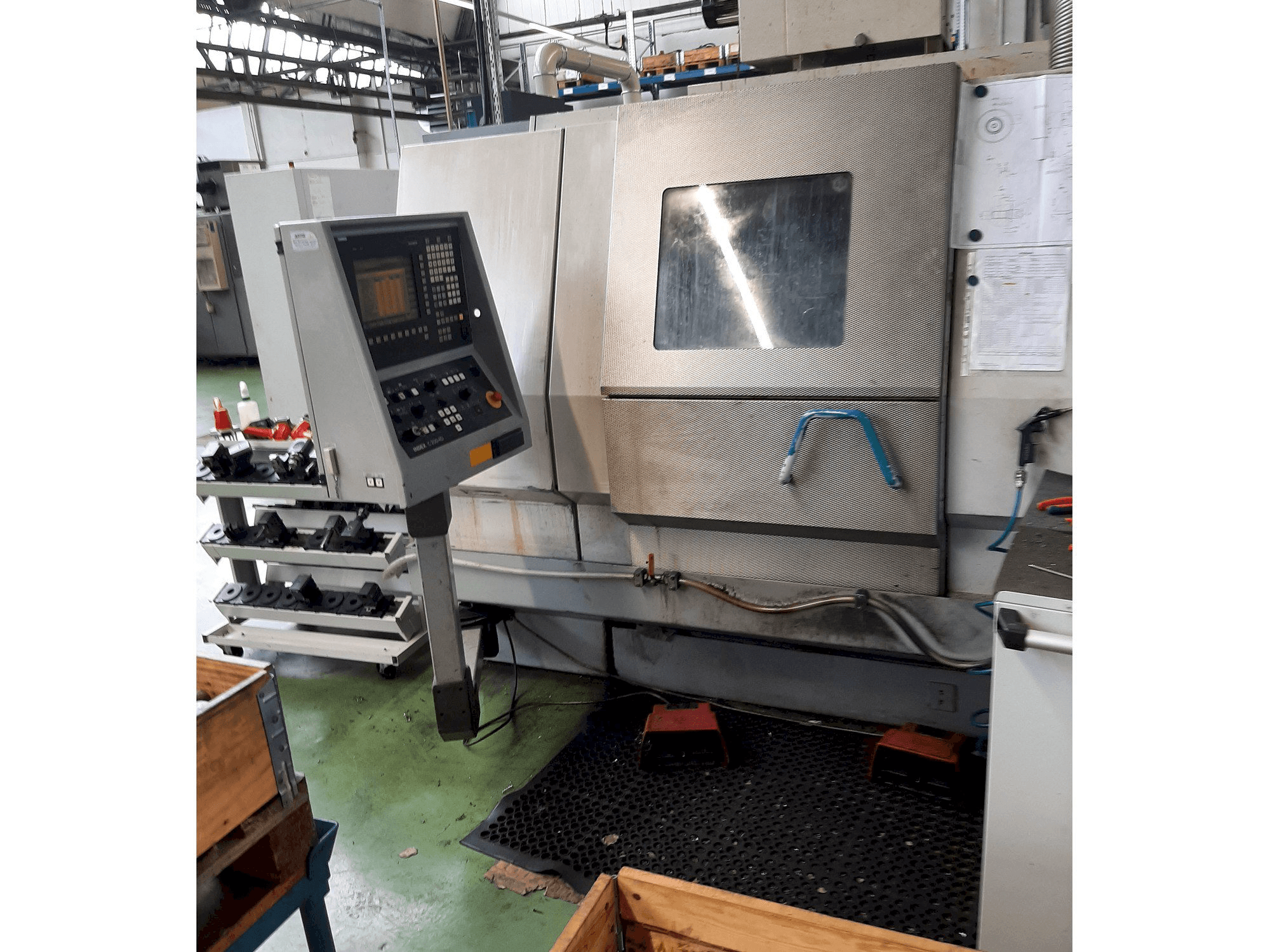

Index - G200DE-TUR-IND-2002-00004

Dodatkowy sprzęt

• - Podajnik prętów nie jest objęty zakresem dostawy
• - Zakres dostawy obejmuje obrabiarkę wraz z przenośnikiem wiórów, wysokociśnieniowym układem chłodzenia, układem filtrów (flizelina) i przenośnikiem części.
• - Zamontowane uchwyty narzędziowe pozostają na swoim miejscu

Informacje dodatkowe

Korzyści dla maszyny

• Korzyści techniczne dla maszyn:
  • - Oś x/z skok roboczy 120 / 400 mm; skok roboczy 105 / 400 mm
  • - Masa szafy 440 kg
  • - Przyjęcie głowicy wrzeciona ad 140 mm, id 85 mm
  • - Przejście materiałowe max. Mm 60; średnica łożyska przedniego 100 mm; regulowany napęd trójfazowy
  • - Silnik z wałem drążonym: moment obrotowy nm 95/140
  • - Urządzenie do ustawiania i przełączania wrzeciona głównego d42/d60/d65, podziałka 2. 5 stopni przez tarczę podziałową
  • - Wydrążony cylinder zaciskowy d60/20 do mocowania tulei zaciskowych i mocowania na wrzecionie głównym, sterowany hydraulicznie, łącznie z kontrolą końca skoku mocowania
  • - Siła rozciągająco-ściskająca ( 57 cm2 ) max 45 kn
  • - 1 - dociskacz do cylindra zaciskowego na wrzecionie głównym, zakres regulacji 10 do 80 bar, ustawiony na maksymalną dopuszczalną siłę roboczą docisku medium zaciskowego lub przewodu ciśnieniowego
  • - Wrzeciono przeciwbieżne d60; dopuszczenie głowicy wrzeciona ad 140 mm, id 85 mm
• Jakościowe korzyści dla maszyn:
  • - Suw roboczy przeciwwrzeciona 445 mm; prędkość szybkiego przemieszczania 22. 5 m/min
  • - Napęd suwaka w kierunku z za pomocą silnika ac i śruby kulowej d=32 mm, napęd osi zabezpieczony sprzęgłem przeciążeniowym.
  • - W pozycji roboczej suwak jest dociskany przez silnik elektryczny do ogranicznika.
  • - Układ pomiarowy w osi z wagi szklanej
  • - Moc na przeciwwrzecionie: moc przy 100/40 % ed 13/22 kw; moment obrotowy 61/105 nm
  • - Suwak poprzeczny 1 - x/z, z wewnętrznym doprowadzeniem chłodziwa i zaworem odcinającym
  • - Zawór odcinający, obracający się za pomocą silnika ac, śruby kulowe d = 32 mm,
  • - Napędy osi zabezpieczone przez sprzęgła przeciążeniowe, kompensacja masy w osi x
  • - Układ pomiarowy x-osiowy liniał szklany z-osiowy enkoder prętowy
  • - Głowica rewolwerowa z 14 stanowiskami na wózku krzyżowym 1; otwory do mocowania narzędzi dla trzpienia cylindra din 69880 - 25x48 mm, pozycjonowana za pomocą przekładni czołowej, blokowana hydraulicznie

Warunki płatności

• Płatność z góry

• Finansowanie aktywów
