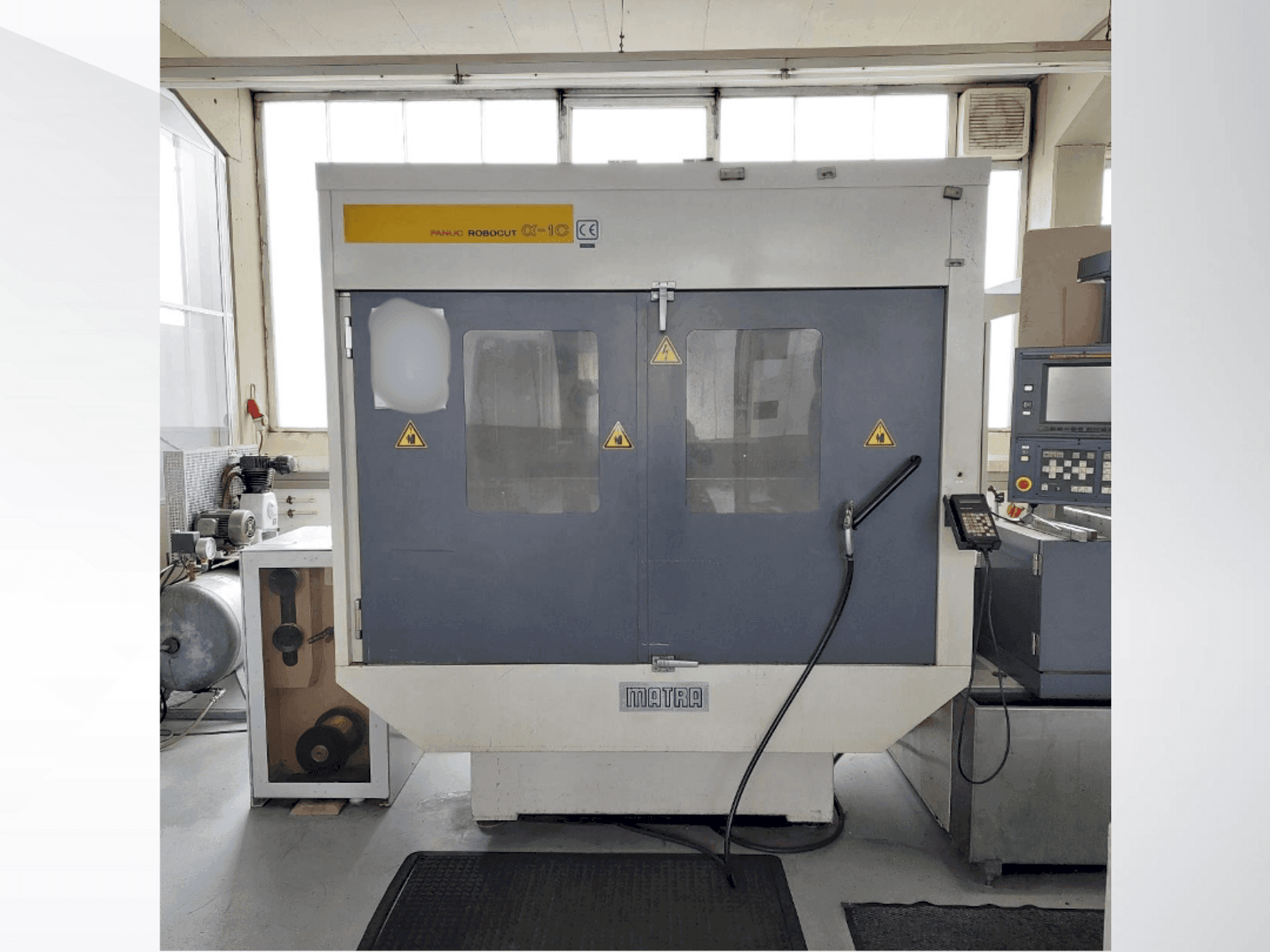

FANUC - Robocut Alpha 1CDE-EDM-FAN-1997-00001

Ogólne dane

• Długość maszyny: 2610 MM
• Szerokość maszyny: 3270 MM
• Wysokość maszyny: 2240 MM
• Waga maszyny: 2600 KG

Układ sterowania

• Model: System 16-WB
• Marka: FANUC

Główny napęd

• Maks. kąt stożka: ± 30 degrees/80 mm (option ± 45 degrees/40 mm)
• Liczba osi: 5

Ruch osi

• Oś X Ruch osi: 520 mm
• Oś Y Ruch osi: 370 mm
• Oś Z Ruch osi: 300 mm (275 mm in water bath)
• U-Axis Ruch osi: ± 60 mm
• Oś W Ruch osi: ± 60 mm

Przedmiot obrabiany

• Przedmiot obrabiany x: 790 mm
• Przedmiot obrabiany y: 730 mm
• Przedmiot obrabiany z: 275 mm
• Ciężar przedmiotu obrabianego: 650 kg (with coaxial spindle), 450 kg (with water bath)

Stół

• Długość zewnętrzna: 750 mm
• Szerokość zewnętrzna: 590 mm
