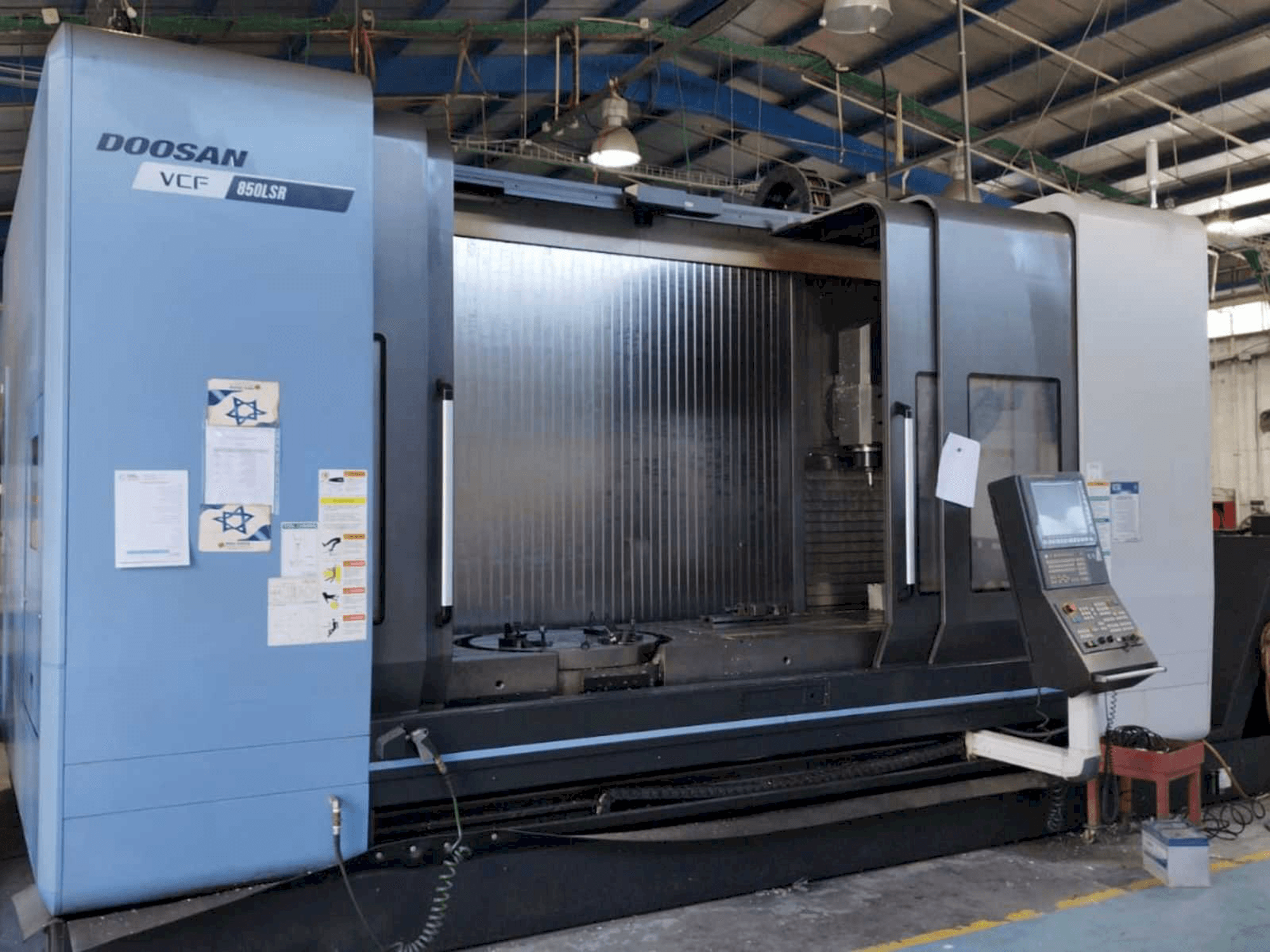

Widok z przodu maszyny Doosan VCF 850LSR

Dziękujemy za wizytę

Ta maszyna została niedawno sprzedana. Zobacz podobne dostępne maszyny lub wyślij nam zapytanie.

Zobacz wszystkie podobne maszyny

Zobacz podobne maszyny

DOOSAN VCF 850LSR

Galeria zdjęć

DOOSAN - VCF 850LSRIL-MIL-DOO-2017-00001

Sprzedana

Masz dodatkowe pytania? Skontaktuj się z nami!

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

Kontakt przez Whatsapp

GINDUMAC
Produkty
Obrabiarki
Pionowe centrum maszynowe Doosan VCF 850LSR.

Pokaż w oryginalnym języku

To pionowe centrum maszynowe Doosan VCF 850LSR zostało wyprodukowane w roku 2017 w Korei. Jest wyposażony w jednostkę sterującą FANUC F31i-5AX i ma 5 osi. Maszyna ma prędkość obrotową wrzeciona 12000 rpm i maksymalną średnicę narzędzia 80 mm.

Informacje o maszynie

marka: DOOSAN
rok: 2017
MODEL: VCF 850LSR
zastosowanie: Frezowanie
Lokalizacja: Izrael
rodzaj maszyny: Pionowe centrum obróbcze
Marka sterowania: FANUC

Dane techniczne - DOOSAN VCF 850LSR

Ogólne dane

Długość maszyny: 3795 mm
Szerokość maszyny: 5440 mm
Wysokość maszyny: 3205 mm
Waga maszyny: 24000 KG

Sterowanie

Model: F31i-5AX
Marka: FANUC

Główny napęd

Moc silnika wrzeciona: 18.5/22 kw
Przelot wrzeciona: 12000
Stożek zaciskowy: BT40
Liczba osi: 5

Przesuw

Oś X Przesuw: 3000 mm
Oś X Szybki posuw: 40 m/min
Oś Y Przesuw: 850 mm
Oś Y Szybki posuw: 40 m/min
Oś Z Przesuw: 800 mm
Oś Z Szybki posuw: 40 m/min

Przedmiot obrabiany

Ciężar przedmiotu obrabianego: 3500 kg

Stół

Długość zewnętrzna: 3500 mm
Szerokość zewnętrzna: 870 mm

Narzędzi

Maks. ciężar: 8 kg
Maks. średnica narzędzi: 80 mm
Maks. długość narzędzi: 300 mm

Informacje dodatkowe

Korzyści dla maszyny

Korzyści techniczne dla maszyn:
- - Powierzchnia stołu mm t-slot (5-150 x 18h8)
- - Maks. Wysokość obrabianego przedmiotu mm 900
- - Wrzeciono do powierzchni stołu mm 100-900
- - Maks. Moment obrotowy (25% ed) nm 204
- - Przeniesienie mocy - napęd wbudowany
- - Stożkowy typ iso #40, 7/24 stożkowy
- - Maks. Posuw cięcia 20. 000 mm/min
- - Pozycjonowanie mm ±0,005/pełny skok
- - Powtarzalność mm ±0. 002
- - Chwyt narzędzia mas403 bt-40
Jakościowe korzyści dla maszyn:
- - Liczba kieszeni: atc60

*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
