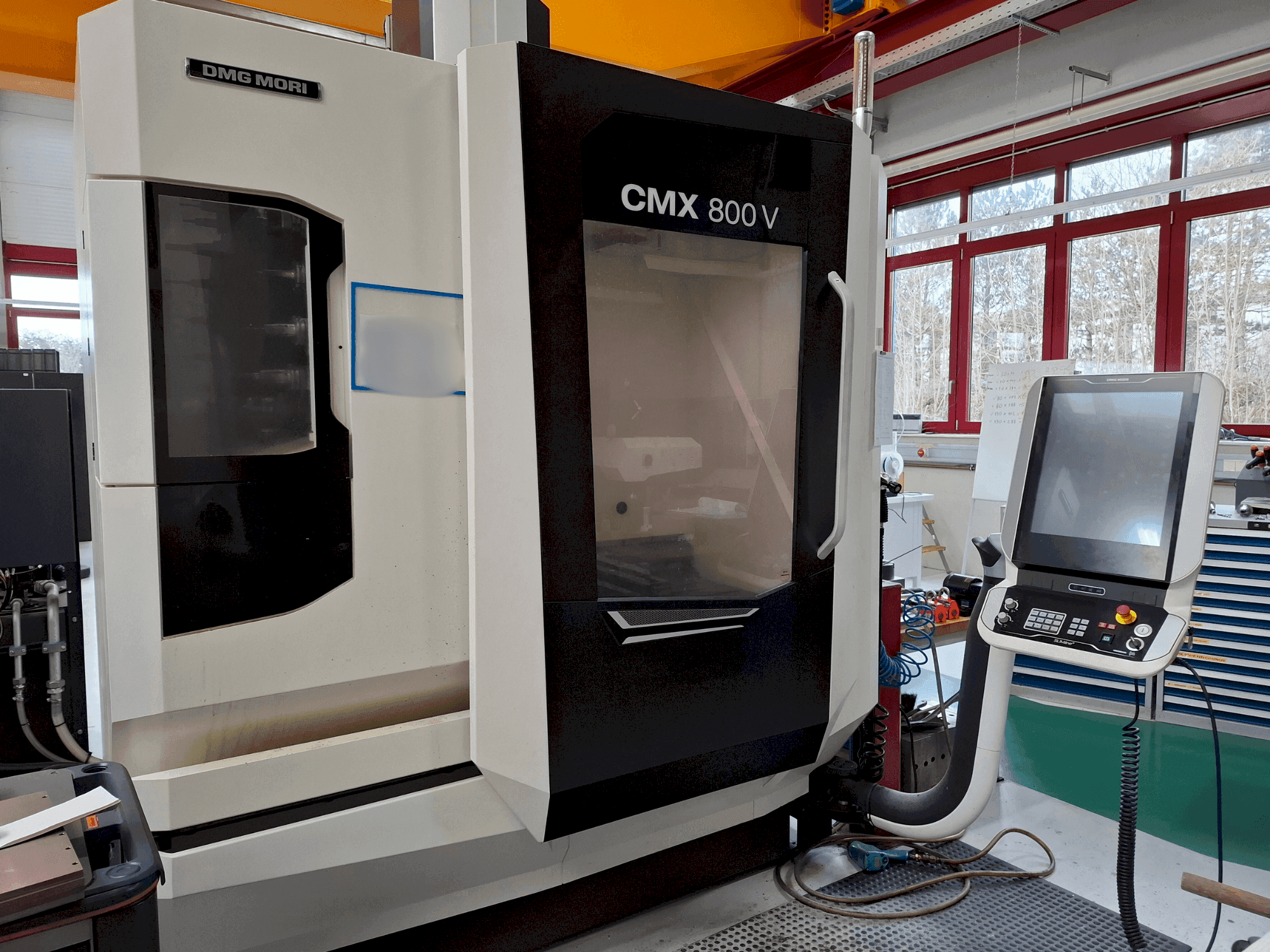

DMG MORI - CMX 800VDE-MIL-DMG-2019-00002

Informacje dodatkowe

Korzyści dla maszyny

• Korzyści techniczne dla maszyn:
  • - Moment obrotowy: maks. Moment obrotowy wrzeciona 40% cyklu pracy: 82 nm; znamionowy moment obrotowy 100%: 54 nm
  • - Czas rozgrzewania przed rozpoczęciem obróbki w celu rozprowadzenia oleju obejmuje 30 sekund przy maksymalnej prędkości 500 obr/min, a następnie stopniowe zwiększanie prędkości do maksymalnie 1500 obr/min i 3000 obr/min przez kolejne 30 sekund.
  • - Czas docierania po ponad 6 miesiącach postoju obejmuje 5 minut przy maksymalnej prędkości 2000 obr/min, a następnie stopniowe zwiększanie prędkości do maksymalnej prędkości 4000 obr/min i 6000 obr/min przez kolejne 5 minut.
  • - Siła mocowania narzędzia sk40/bt40: 10 kn
  • - Siła mocowania narzędzia cat40: 9 kn
  • - Serwomotory prądu przemiennego dla osi x, y, z
  • - Rozdzielczość: osie x, y, z: 6 μm
  • - Niepewność pozycjonowania: p (zgodnie z iso 13041-4): x, y, z: 6 μm
  • - Precyzja wejścia (sterowanie): osie x, y, z: 1 μm
  • - Tryb ustawień (tryb 2): osie x, y, z: 20-2000 mm/min osie a, c: 2. 6 obr.
• Jakościowe korzyści dla maszyn:
  • - Tryb ustawień (tryb 3): osie x, y, z: 20-5000 mm/min osie a, c: 6. 6 obr.

Informacje dodatkowe

• - Maszyna wciąż pod napięciem // Stół 1100 x 560 mm/ Szybki przesuw osi liniowych 30 m/min/ Zakres prędkości od 20 do 12 000 obr. Napęd główny AC 13/9 kW (cykl pracy 40/100%)/ Uchwyt narzędziowy SK 40 zgodny z DIN 69871/ Mocowanie narzędzi zgodnie z DIN 69872/ Magazyn na 30 narzędzi z podwójnym chwytakiem/ Przełączanie chłodziwo/ nadmuch powietrza/ zewnętrzna poprzez funkcję M/ Taca na wióry/ Sterowanie DMG MORI SLIMline Multi-Touch (19" / HEIDENHAIN TNC 620)/ Pakiet produkcyjny 3/ Opcja obejmuje: Wewnętrzny dopływ chłodziwa 40 bar/ Papierowy filtr taśmowy ze zbiornikiem o pojemności: 6001/ Przenośnik wiórów (taśma zgarniająca) Pojemność zbiornika: 220 l (lewy)/ Płukanie łoża i ATC (automatyczny zmieniacz narzędzi) za pomocą funkcji M/ Pistolet natryskowy chłodziwa/ Zewnętrzne elektroniczne pokrętło/ Automatyczny dach kabiny (funkcja M)/ 4-kolorowa lampka sygnalizacyjna/ Uwaga: Zalecamy połączenie z opcją "Separator mgły olejowej". Zalecamy połączenie z opcją "RotoClear". Opcje napędu głównego: WZA SK40/ DIN 69871/ Przedmuch powietrza przez środek wrzeciona można aktywować za pomocą funkcji M z niską proporcjonalną ilością oleju./ Separator mgły olejowej i emulsyjnej (dostępny tylko z opcją dachu kabiny!)/ Uwaga: Opcja dostępna tylko dla maszyn z dachem kabiny./ Bezpośredni system pomiarowy X, Y, 2 pozycje, w tym odpowietrzanie systemów pomiarowych/ Miernik długości HEIDENHAIN do pomiaru obrabianego przedmiotu/ Opcja obejmuje: Miernik długości TS 460/ Transmisja sygnału/ Cykle pomiarowe/ Pierścień kalibracyjny/ Futerał
