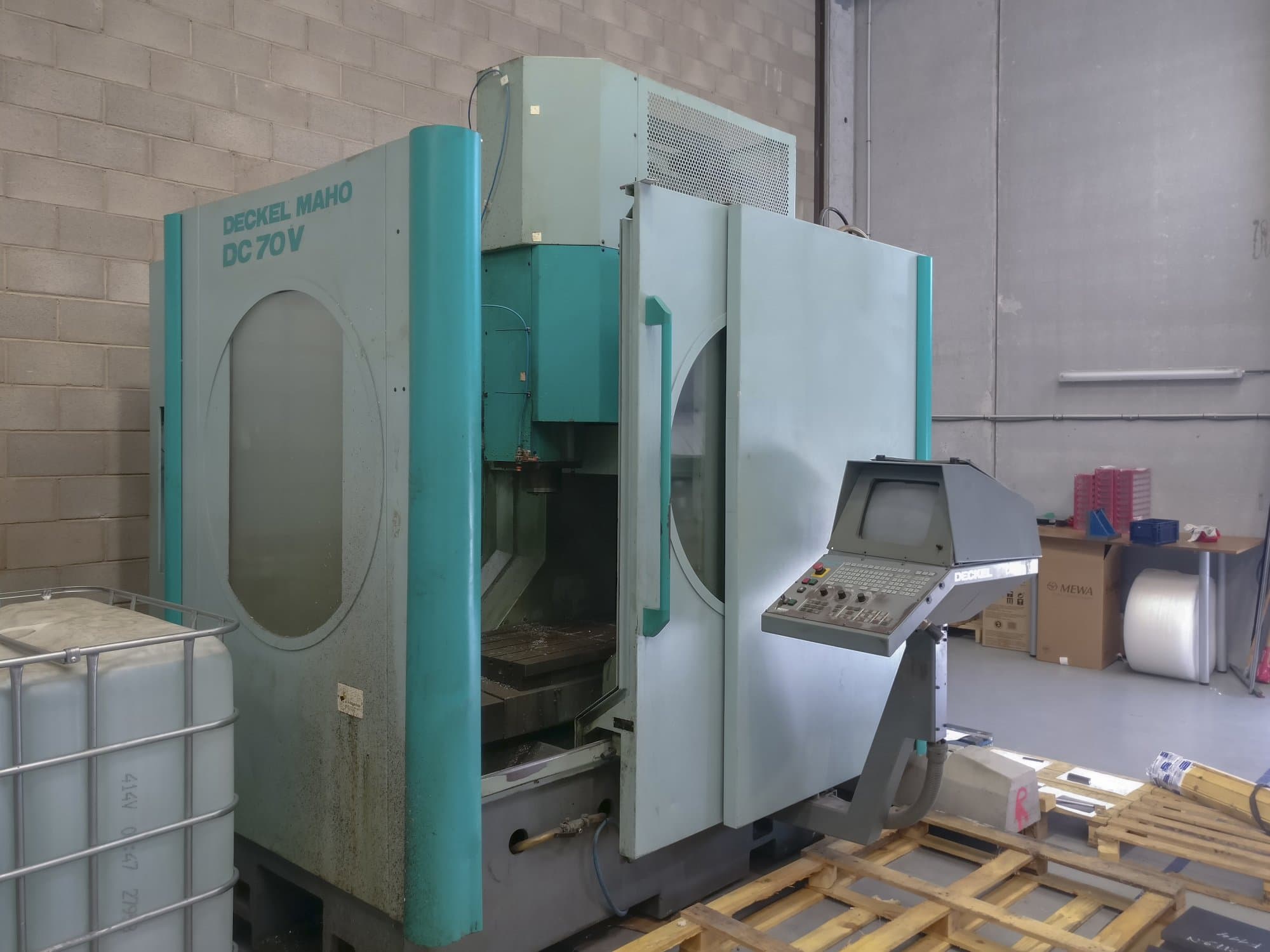

DMG - DC 70 VES-MIL-DEC-1996-00001

Ogólne dane

• Długość maszyny: 2600 mm
• Szerokość maszyny: 3300 mm
• Wysokość maszyny: 2600 mm
• Waga maszyny: 9000 kg

Główny napęd

• Ilość wrzecion: 1
• Zakres obrotów wrzeciona: 10000 1/min
• Moc silnika wrzeciona: 15 kW
• Stożek zaciskowy: BT-40

Przesuw

• Oś X Przesuw: 700 mm
• Oś X Posuw roboczy: 10000 1/min
• Oś X Szybki posuw: 30000 1/min
• Oś X Precyzja: 0.001
• Oś Y Przesuw: 550 mm
• Oś Y Posuw roboczy: 10000 1/min
• Oś Y Szybki posuw: 30000 1/min
• Oś Y Precyzja: 0.001
• Oś Z Przesuw: 500 mm
• Oś Z Posuw roboczy: 10000 1/min
• Oś Z Szybki posuw: 20000 1/min
• Oś Z Precyzja: 0.001

Przedmiot obrabiany

• Ciężar przedmiotu obrabianego: 800 kg

Stół

• Długość zewnętrzna: 900 mm
• Szerokość zewnętrzna: 550 mm
• Regulacja wysokości: 600 mm
• Wymiary rowków teowych: 14 mm
• Ilość rowków teowych: 5
• Min. odległość wrzeciona pionowego od stołu: 150 mm
• Maks. odległość wrzeciona pionowego od stołu: 650 mm

Narzędzi

• Liczba narzędzi: 30
• Maks. ciężar: 12 kg
• Maks. średnica narzędzi: 200 mm
• Maks. długość narzędzi: 300 mm

Media

• Główne przyłącze elektryczne: 400
• Zużycie energii: 50 kVA
• Ciśnienie powietrza: 6 bar
